DNF3000w 와이어삽입 비석면 가스켓 시트 데이터 시트

1. 제품 개요

제품명: DNF-3000W Gasket Jointing Sheet (Non-Asbestos)
소재 구성: 아라미드 섬유(Aramid Fiber), 미네랄 파이버(Mineral Fiber), NBR(합성고무) + 메탈 게이지(Metal Gauge) 센터
특징: 물(Water)·오일(Oil)에 대한 우수한 내성

DNF-3000W는 중간~고하중용 씰링 재료로 설계된 비석면(Non-Asbestos) 가스켓 시트입니다. 내부에 금속 보강재(메탈 게이지)를 사용하여 기계적 강도를 높였으며, 아라미드 섬유와 NBR을 혼합함으로써 내열성, 내유성, 내수성을 균형 있게 확보하였습니다.

---

2. 제품 특징

1. 비석면(Non-Asbestos) 소재
   • 인체 유해성이 우려되는 석면을 대체하여, 아라미드·미네랄 섬유와 NBR을 사용
   • 환경 친화적이며, 다양한 산업 분야에서 안전하게 적용 가능
2. 메탈 게이지 센터(Metal Gauge Center)
   • 금속 보강재를 삽입하여 고하중, 고압 조건에서도 우수한 치수 안정성과 높은 기계적 강도 제공
   • 설치·운영 중 발생하는 진동이나 열팽창 등에 대한 내구성 향상
3. 우수한 내유성·내수성
   • 합성고무 NBR의 특성으로 인해 오일, 연료, 물 등에 대한 흡수율이 낮아 누설 방지 효과가 뛰어남
   • ASTM Oil No.3, 물(수용액) 등에 대한 두께 변화율이 작아 장기간 안정적 씰링 유지
4. 넓은 온도·압력 적용 범위
   • 연속 사용 온도: 최대 200°C
   • 단기 피크 온도: 최대 300°C
   • 단기 최대 압력: 150 bar
   • 고온·고압 조건에서의 씰링 성능이 요구되는 현장에 적합
5. 다양한 산업 분야 적용성
   • 파이프라인, 가스 미터, 내연기관 등 중~고하중 환경에서 뛰어난 밀봉 성능 발휘
   • 오일·가스, 화학공정, 발전소 등에서도 폭넓게 활용 가능

---

3. 주요 적용 분야

• 배관 및 플랜지 연결부:
  가스 라인, 파이프라인, 밸브, 열교환기 등
• 가스 미터 및 유체 계측 장치:
  내유·내수성이 요구되는 계측기기 밀봉
• 내연기관(엔진) 부품:
  엔진 헤드, 밸브 커버, 오일 팬 등
• 중·고하중용 설비:
  압축기, 펌프, 산업용 장비 등의 고온·고압 씰링 부위

---

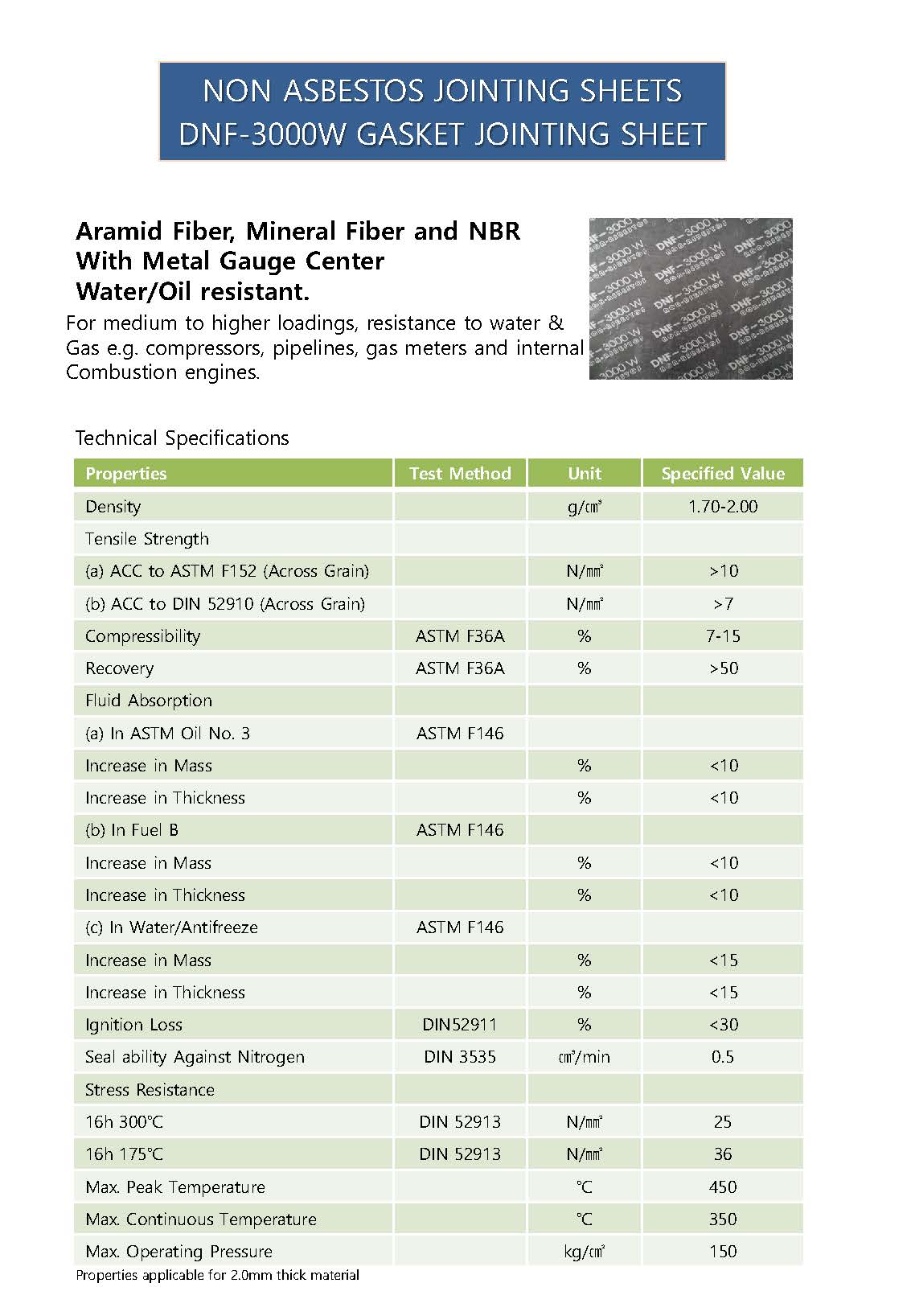

4. 주요 물성 (Technical Specifications)

다음 표는 2.0mm 두께 시트 기준 시험 결과를 예시적으로 보여줍니다. 실제 물성치는 제조사 및 시험 조건에 따라 다소 차이가 있을 수 있습니다.

항목시험 기준단위값

밀도 (Density)	-	g/cm³	1.70 ~ 2.0
인장 강도 (Tensile Strength, 횡방향)	ASTM F152	N/㎟	19 이상
	DIN 52910 (횡방향)	N/㎟	22 이상
압축성 (Compressibility)	ASTM F36 A	%	6 ~ 15
복원율 (Recovery)	ASTM F36 A	%	> 50
오일 흡수 (ASTM Oil No.3)	ASTM F146	-	두께 증가 < 10%
수(水) 흡수 (Water)	ASTM F146	-	두께 증가 < 15%
스트레스 릴랙세이션 (Stress Relaxation)	DIN 52913	%	< 50
가스 투과율 (Gas Permeability)	DIN 3535	cm³/min	0.02
연속 사용 온도 (Continuous Temperature)	-	°C	최대 200
단기 최대 온도 (Peak Temperature)	-	°C	300
단기 최대 압력 (Peak Pressure)	-	bar	150

---

5. 치수 및 규격

• 두께(Thickness): 0.3 ~ 5.0mm
  • 일반적으로 0.3, 0.5, 1.0, 1.5, 2.0, 3.0, 4.0, 5.0mm 등 다양한 두께 가능
• 시트 크기(Sheet Size):
  • 표준 사이즈 외 맞춤 제작 가능 (주문 전 사전 문의 필요)

---

6. 설치 및 사용 시 주의사항

1. 체결 토크(볼트 조임) 관리
   • 균일하고 적절한 체결 토크를 유지해야 가스켓 파손이나 누설을 방지할 수 있음
   • 제조사에서 권장하는 체결 토크 가이드를 참고
2. 접촉 면(플랜지) 상태 점검
   • 플랜지 표면의 녹, 오염물질, 기름 등을 제거하여 가스켓과의 밀착도를 높임
   • 심한 스크래치나 거칠기가 있을 경우 표면 가공 또는 보수 작업 권장
3. 온도·압력 범위 준수
   • 연속 사용 온도(200°C)와 단기 최대 온도(300°C), 단기 최대 압력(150 bar)을 고려
   • 극한 조건에서 사용할 경우, 사전 엔지니어링 검토 필수
4. 보관 및 취급
   • 직사광선, 과도한 습기, 급격한 온도 변화를 피하고, 서늘하고 건조한 장소에 보관
   • 시트 변형이나 노화가 발생하지 않도록 평평하게 보관하며, 개봉 후 장기간 방치하지 않도록 주의
